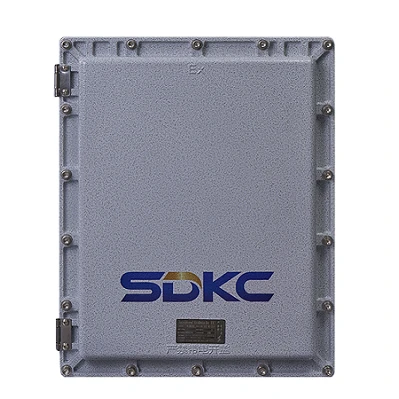

방폭-분배함의 방폭-등급은 무엇입니까?

방폭-등급은방폭-분배함일반적으로 단일 라벨이 아니라 방폭 유형 및 온도 등급을 포함한 여러 차원의 조합으로 적용 가능한 위험 환경 및 안전 수준을 포괄적으로 정의합니다.

I. 일반적인 폭발 방지-유형

1. 가스 분위기

방폭형
마크: Ex d
원리: 인클로저는 내부 폭발성 혼합물의 폭발로 인해 발생하는 압력을 견딜 수 있으며 폭발이 주변 지역으로 전파되는 것을 방지할 수 있습니다.

적용 분야: 가장 일반적으로 사용되는 유형으로 Zone 1 및 Zone 2 가스 환경에 적합합니다.



안전 강화 유형
마크: Ex e
원리: 정상적인 작동 조건에서 아크나 스파크가 발생하지 않는 전기 장비의 경우 안전성을 높이기 위해 절연 등급을 높이는 조치가 취해집니다.

적용 분야: 일반적으로 Zone 2에서 사용되며 종종 Ex d와 함께 사용됩니다(예: 인클로저에 Ex d 구성 요소가 포함되어 있고 전체 인증은 Ex de입니다).



본질안전형
마크: Ex i(ia 또는 ib)
원리: 회로 자체에서 생성된 에너지는 주변의 폭발성 대기를 점화하기에 충분하지 않습니다. 일반적으로 계측 및 신호 제어에 사용되며 고전력 배전함의 주 회로에는 거의 사용되지 않지만 배전함 내의 제어 회로에는 사용할 수 있습니다.



가압형
마크: Ex p
원리: 내부 보호가스 압력을 외부 압력보다 높게 유지함으로써 외부 폭발성 대기가 인클로저 내부로 유입되는 것을 방지합니다.

응용 분야: 대규모 배전함이나 열을 발생시키는 수많은 구성 요소가 포함된 응용 분야에 적합합니다.-



2. 먼지 환경
분진 폭발-방지형
표시: Ex tD 또는 Ex t
원리: 인클로저에는 먼지 유입을 방지하고 표면 온도를 제한하는 기능이 있습니다.

적용 분야: 가연성 분진 환경(예: Zone 21, Zone 22)에 적합합니다.



II. 방폭-방지 구역 분류
방폭-배전함은 사용 위치에 따라 분류됩니다.

클래스 I:주로 메탄 및 석탄 분진을 처리하는 지하 탄광용 전기 장비입니다.

클래스 II:탄광을 제외한 기타 폭발성 가스 환경(공장용)용 전기 장비.

위험 수준에 따라 더 세분화되어 다양한 가스 그룹을 나타내는 IIA, IIB, IIC가 있습니다.

IIC는 IIB 및 IIA를 포괄할 수 있는 최고 수준(예: 수소, 아세틸렌)입니다. IIB는 IIA를 다룰 수 있습니다.

클래스 III:탄광을 제외한 폭발성 분진 환경용 전기 장비.



III. 온도 그룹

가스 온도 그룹:

T1: 450도

T2: 300도

T3: 200도

T4: 135도

T5: 100도

T6: 85도(가장 엄격한 요구 사항)

일반적인 분전함은 내부 부품의 발열량과 구조 설계에 따라 대부분 T4, T5, T6이 있습니다.



IV. 완전한 방폭-등급 예시

1. Ex d IIB T4(가스에 적용 가능): 방폭형-, 클래스 IIB 가스 환경에 적합, 최대 장비 표면 온도 135도 이하.



2. Ex d IIC T6(요구 사항이 더 높은 가스에 적용 가능): 방폭형-, 클래스 IIC 가스 환경(예: 수소)에 적합, 최대 장비 표면 온도 85도 이하.



3. Ex de IIB T4 / Ex tD A21 IP65(가스 + 분진 복합재): 가스는 방폭- 및 안전성이 향상된 복합재로 클래스 IIB 가스에 적합합니다. 먼지는 A21 수준(Zone 21 위험 지역) 방폭-이며 보호 수준은 IP65입니다.
