DC 회로 차단기의 접점 마모는 어떤 영향을 줍니까?

접점 마모는 DC 회로 차단기의 성능과 신뢰성에 큰 영향을 미치는 중요한 요소입니다. DC 회로 차단기 공급업체로서 접점 마모의 영향을 이해하는 것은 당사 제품의 품질과 수명을 보장하는 데 필수적입니다. 이 블로그에서는 접점 마모의 다양한 측면과 이것이 DC 회로 차단기에 미치는 영향을 자세히 살펴보겠습니다.

DC 회로 차단기의 접점 마모 이해

DC 회로 차단기의 접점 마모는 주로 개폐 작동 중 아크 현상으로 인해 발생합니다. 회로 차단기의 접점이 분리되면 접점 사이에 아크가 형성됩니다. 이 아크는 접촉 표면에 부식과 손상을 일으킬 수 있는 고온, 고에너지 방전입니다. 아크는 접점 사이의 이온화된 가스를 통한 전류의 흐름에 의해 유지되며, 아크의 강도는 전류 크기, 전압, 접점 재료와 같은 요인에 따라 달라집니다.

접점 마모에는 기계적 마모와 전기적 마모의 두 가지 주요 유형이 있습니다. 기계적 마모는 개폐 작업 중 접점 사이의 물리적 마찰과 충격으로 인해 발생합니다. 이로 인해 접촉면이 변형 및 마모되어 접촉 면적이 줄어들고 접촉 저항이 증가할 수 있습니다. 반면, 전기적 마모는 주로 아크로 인해 발생합니다. 아크의 높은 온도로 인해 접점 재료가 녹고 기화되어 접점이 한 접점에서 다른 접점으로 전달되거나 주변 환경으로 손실될 수 있습니다.

접점 마모가 DC 회로 차단기 성능에 미치는 영향

1. 접촉 저항 증가

접촉 마모의 가장 중요한 영향 중 하나는 접촉 저항의 증가입니다. 접촉면이 침식되고 변형됨에 따라 접점 사이의 유효 접촉 면적이 감소합니다. 옴의 법칙에 따르면 저항은 도체의 단면적에 반비례합니다. 따라서 접촉 면적이 감소하면 접촉 저항이 증가합니다.

접촉 저항이 증가하면 여러 가지 문제가 발생할 수 있습니다. 첫째, 접점에서 더 높은 전력 손실이 발생합니다. 접점에서 소비되는 전력은 (P = I^{2}R)로 ​​표시됩니다. 여기서 (I)는 접점을 통해 흐르는 전류이고 (R)은 접점 저항입니다. 전력 손실이 높을수록 접점에서 더 많은 열이 발생하므로 마모 과정이 더욱 가속화될 수 있으며 회로 차단기의 접점 및 기타 구성 요소에 열 손상이 발생할 수도 있습니다.

둘째, 접촉 저항이 증가하면 접점 전체에 전압 강하가 발생할 수 있습니다. 이러한 전압 강하는 특히 민감한 전자 시스템에서 전기 회로의 정상적인 작동에 영향을 미칠 수 있습니다. 예를 들어, DC 전원 공급 시스템에서 회로 차단기 접점 전체에 상당한 전압 강하가 발생하면 출력 전압이 감소하여 연결된 장치의 성능에 영향을 미칠 수 있습니다.

2. 차단용량 감소

DC 회로 차단기의 차단 용량은 과도한 아크 발생이나 접점 손상 없이 안전하게 차단할 수 있는 최대 전류입니다. 접점 마모는 회로 차단기의 차단 용량을 크게 감소시킬 수 있습니다. 접점 재료가 침식되고 접점 표면이 손상됨에 따라 차단 작업 중에 접점이 고에너지 아크를 견딜 수 있는 능력이 감소합니다.

차단 과정에서 접점과 회로의 손상을 방지하기 위해 아크를 신속하게 소멸시켜야 합니다. 그러나 마모된 접점은 효율적인 아크 소호에 필요한 조건을 제공하지 못할 수 있습니다. 불규칙한 접촉 표면과 마모로 인한 접촉 압력 감소로 인해 아크 지속 시간이 길어지고 아크 에너지가 높아져 회로 차단기의 차단 용량을 초과할 수 있습니다. 이로 인해 회로 차단기가 전류를 안전하게 차단하지 못하여 전기 시스템에 심각한 위험을 초래할 수 있습니다.

3. 신뢰성 및 수명 감소

접점 마모는 DC 회로 차단기의 신뢰성과 수명에도 부정적인 영향을 미칩니다. 접점이 지속적으로 마모되고 찢어지면 접점 바운싱 및 잘못된 트립과 같은 간헐적인 접점 문제가 발생할 수 있습니다. 접점 바운싱은 개폐 작업 중에 접점이 진동하거나 분리되었다가 여러 번 다시 접촉할 때 발생합니다. 이로 인해 추가적인 아크 발생 및 마모가 발생할 수 있으며 회로에 전기 간섭이 발생할 수도 있습니다.

잘못된 트립은 접점 마모와 관련된 또 다른 일반적인 문제입니다. 마모된 접점은 접촉 저항이 증가하거나 전기적 특성이 변경되어 회로 차단기가 예기치 않게 작동할 수 있습니다. 이러한 간헐적인 문제는 전기 시스템의 정상적인 작동을 방해하고 유지 관리 및 수리 비용을 증가시킬 수 있습니다.

또한, 접점 마모가 진행됨에 따라 차단기는 결국 더 이상 제 기능을 수행할 수 없는 지경에 이르게 됩니다. 이로 인해 회로 차단기의 전체 수명이 단축되어 더 자주 교체해야 하고 최종 사용자의 총 소유 비용이 증가합니다.

접점 마모에 영향을 미치는 요인

여러 요인이 DC 회로 차단기의 접점 마모 속도와 정도에 영향을 미칠 수 있습니다. 이러한 요소에는 다음이 포함됩니다.

1. 현재 규모

접점을 통해 흐르는 전류의 크기는 접점 마모에 영향을 미치는 가장 중요한 요소 중 하나입니다. 전류가 높을수록 개폐 작업 중에 아크가 더 심해지고 접점 침식도 더 커집니다. 아크 에너지는 전류의 제곱에 비례하므로 전류가 조금만 증가해도 아크 에너지와 접점 마모가 크게 증가할 수 있습니다.

2. 전압

접점 전체의 전압도 접점 마모에 영향을 미칩니다. 전압이 높을수록 아크가 더 오랜 시간 동안 유지될 수 있으므로 녹고 기화되는 접점 재료의 양이 증가합니다. 또한 고전압 아크는 소멸하기가 더 어려워져 접촉 손상이 더욱 심각해질 수 있습니다.

3. 연락처 자료

접점 재료의 선택은 접점 마모에 대한 저항성을 결정하는 데 중요합니다. 접점 재료에 따라 융점, 경도, 전기 전도성 등의 특성이 다릅니다. 융점이 높고 전기 전도성이 좋은 재료는 일반적으로 접촉 마모에 대한 저항력이 더 높습니다. 예를 들어, 은 기반 접점 재료는 우수한 전기 전도성과 상대적으로 높은 융점으로 인해 DC 회로 차단기에 널리 사용됩니다.

4. 작동 주파수

차단기의 동작 주파수, 즉 단위 시간당 개폐 동작 횟수도 접점 마모에 영향을 줍니다. 작동 빈도가 높을수록 아크 및 기계적 마모 가능성이 높아져 접점 마모 과정이 가속화됩니다.

접촉 마모의 영향 완화

DC 회로 차단기 공급업체로서 당사는 접점 마모의 영향을 완화하고 제품의 높은 성능과 신뢰성을 보장하기 위해 여러 가지 조치를 취합니다.

1. 최적의 접점 재료 선택

우리는 내마모성과 전기적 특성이 뛰어난 고품질 접점 재료를 신중하게 선택합니다. 예를 들어, 우리는 전기 전도성과 내마모성 사이의 균형이 잘 맞는 은합금 접점 재료를 사용합니다. 이러한 재료는 개폐 작업 중 고에너지 아크를 견딜 수 있으며 수명이 더 깁니다.

2. 고급 접점 설계

당사의 회로 차단기는 접점 마모를 줄이기 위해 고급 접점 구조로 설계되었습니다. 예를 들어, 양호한 전기적 접촉을 보장하고 접촉 저항을 줄이기 위해 접촉 면적이 크고 접촉 압력이 적절한 접점을 사용합니다. 또한 자기 블로우 아웃 코일 및 아크 슈트와 같은 아크 소멸 메커니즘을 통합하여 아크를 빠르게 소멸시키고 접점의 손상을 줄입니다.

3. 정기 유지보수 및 모니터링

또한 적시에 접점 마모 문제를 감지하고 해결하기 위해 DC 회로 차단기를 정기적으로 유지 관리하고 모니터링하는 것이 좋습니다. 여기에는 접점의 육안 검사, 접점 저항 측정, 차단 용량 테스트가 포함됩니다. 접점 마모의 조기 징후를 감지함으로써 접점 청소 또는 교체와 같은 적절한 조치를 취하여 추가 손상을 방지하고 회로 차단기의 지속적인 안전한 작동을 보장할 수 있습니다.

결론

접점 마모는 DC 회로 차단기의 성능, 신뢰성 및 수명에 큰 영향을 미치는 복잡하고 중요한 문제입니다. DC 회로 차단기 공급업체로서 당사는 접점 마모의 영향을 이해하고 이를 완화하기 위한 사전 조치를 취하기 위해 최선을 다하고 있습니다. 고품질 접점 재료, 고급 접점 설계 및 정기적인 유지 관리를 사용하여 당사 제품이 최고 수준의 품질 및 성능을 충족하도록 보장할 수 있습니다.

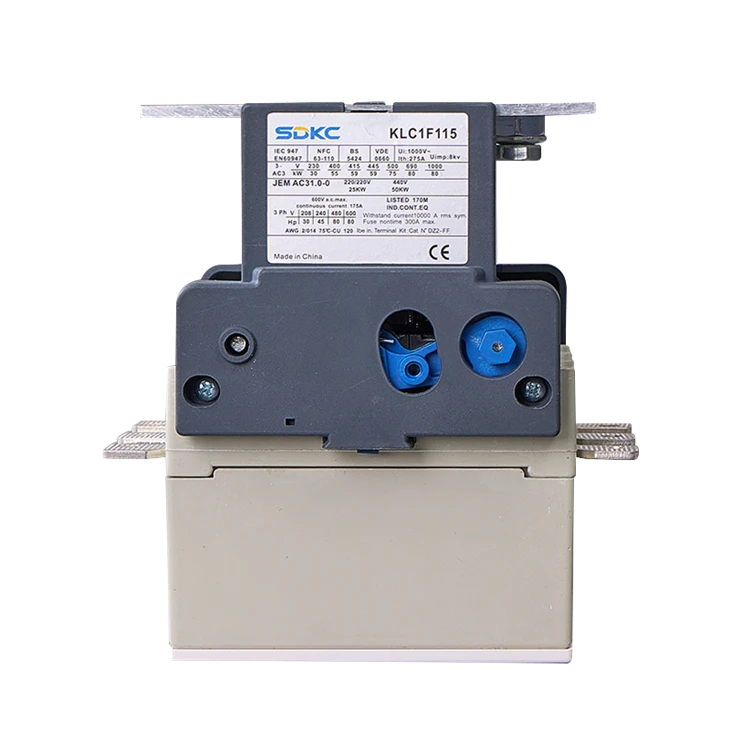

당사의 DC 회로 차단기에 관심이 있거나 접점 마모 및 이것이 회로 차단기 성능에 미치는 영향에 대해 질문이 있는 경우 언제든지 당사에 문의하여 자세한 내용을 알아보고 특정 요구 사항에 대해 논의하십시오. 우리의 전문가 팀은 귀하에게 전문적인 조언과 솔루션을 제공할 준비가 되어 있습니다. 등 다양한 관련상품도 판매하고 있습니다.모터 접촉기 스타터 배전함,KLC1 ​​- F 접촉기, 그리고다기능 가변 주파수 드라이브. 우리는 귀하와 협력하여 귀하의 전기 보호 요구 사항을 충족할 수 있는 기회를 기대하고 있습니다.

참고자료

1. 블랙번, JL (2014). 보호 계전기: 원리 및 응용. CRC 프레스.
2. 그린우드, A. (1991). 전기 접점: 원리 및 응용. 존 와일리 앤 선즈.
3. Swaminathan, M., & Giri, R. (2007). 고전압 회로 차단기: 이론 및 실제. CRC 프레스.
