단락 시 MCB의 응답 시간은 얼마입니까?

MCB(Miniature Circuit Breaker) 공급업체로서 단락 시 MCB의 응답 시간에 대한 고객 문의를 자주 접합니다. 이 중요한 측면을 이해하는 것은 전기 시스템의 안전과 신뢰성을 보장하는 데 필수적입니다. 이 블로그에서는 단락 시 MCB 응답 시간의 개념, 이에 영향을 미치는 요인, 실제 응용 분야에서의 중요성에 대해 자세히 살펴보겠습니다.

단락 중 MCB의 응답 시간은 얼마입니까?

단락 중 MCB의 응답 시간은 단락 오류가 발생한 순간부터 MCB가 전기 회로를 성공적으로 차단하는 순간까지의 시간 간격을 나타냅니다. 단락은 전기 회로의 두 지점 사이에 의도하지 않은 낮은 저항 연결이 설정되어 많은 양의 전류가 흐르는 상황입니다.

MCB는 단락을 포함한 과전류로 인한 손상으로부터 전기 회로를 보호하도록 설계되었습니다. 단락이 발생하면 MCB를 통해 흐르는 과도한 전류로 인해 트리핑 메커니즘이 작동됩니다. 응답 시간은 MCB가 이 비정상 전류에 얼마나 빨리 반응하여 추가 손상을 방지하기 위해 회로를 차단할 수 있는지를 측정한 것입니다.

응답 시간은 어떻게 측정되나요?

MCB의 응답 시간은 일반적으로 밀리초(ms) 단위로 측정됩니다. 일반적으로 고려되는 응답 시간에는 두 가지 주요 유형이 있습니다.

1. 작동시간: 과전류(이 경우 단락으로 인해)가 MCB의 트립 전류 설정을 초과한 순간부터 MCB의 접점이 분리되기 시작할 때까지의 시간입니다.
2. 아크 시간: 접점이 분리되기 시작하면 호가 형성됩니다. 아크 시간은 접점 분리 시작부터 아크가 소멸되고 회로가 완전히 차단될 때까지의 시간입니다.

MCB의 총 응답 시간은 작동 시간과 아크 시간의 합입니다.

응답 시간에 영향을 미치는 요소

여러 요인이 단락 중 MCB의 응답 시간에 영향을 미칠 수 있습니다.

1. 트리핑 특성

MCB는 B, C, D 등과 같은 다양한 유형으로 분류되는 다양한 트리핑 특성을 가지고 있습니다. 각 유형은 다양한 수준의 과전류에 응답하도록 설계되었습니다. 예를 들어, B형 MCB는 정격 전류의 3~5배에서 트립되고, C형 MCB는 정격 전류의 5~10배에서 트립되며, D형 MCB는 정격 전류의 10~20배에서 트립됩니다. MCB가 트립되도록 설정된 정격 전류의 배수가 높을수록 단락에 더 빠르게 반응합니다.

2. 현재 규모

단락 전류의 크기는 응답 시간을 결정하는 데 중요한 역할을 합니다. 단락 전류가 클수록 MCB가 더 빨리 트립됩니다. 이는 MCB의 자기 또는 열자기 트리핑 메커니즘이 더 높은 전류에 의해 더욱 강력하게 활성화되기 때문입니다.

3. 주변 온도

주변 온도는 MCB의 트리핑 메커니즘 성능에 영향을 미칠 수 있습니다. 일반적으로 주변 온도가 상승하면 MCB는 주어진 과전류에 대해 더 빨리 트립될 수 있습니다. 이는 MCB의 열 요소가 온도 변화에 더 민감하기 때문입니다.

4. MCB 설계 및 구축

접점 품질, 트리핑 메커니즘의 자기장의 강도, 아크 소호 시스템의 효율성을 포함한 MCB의 내부 설계 및 구성이 모두 응답 시간에 영향을 미칠 수 있습니다. 고급 설계를 갖춘 고품질 MCB는 응답 시간이 더 짧을 가능성이 높습니다.

실제 애플리케이션에서 응답 시간의 중요성

단락 중 MCB의 응답 시간은 다양한 실제 응용 분야에서 가장 중요합니다.

1. 전기안전

빠르게 반응하는 MCB는 전기 회로의 결함이 있는 부분을 신속하게 격리하여 전기 화재 위험, 전기 장비 손상 및 인명 피해를 줄일 수 있습니다. 대량의 전력이 사용되는 산업 환경에서는 즉시 중단하지 않으면 단락으로 인해 심각한 손상이 발생할 수 있습니다.

2. 장비 보호

모터, 변압기, 제어반 등의 전기 장비는 단락 시 과도한 전류로 인해 손상될 수 있습니다. 응답 시간이 짧은 MCB는 전원 공급 장치를 신속하게 차단하여 귀중한 자산을 보호할 수 있습니다. 예를 들어,제어 변압기이를 보호하는 MCB가 신속하게 반응하면 과전류 손상으로부터 보호할 수 있습니다.

3. 시스템 신뢰성

배전 시스템에서는 단락으로 인해 중단이 발생할 수 있습니다. 신속하게 작동하는 MCB는 오류가 해결된 후 신속하게 정상 작동을 복원하여 시스템의 가동 중지 시간을 최소화할 수 있습니다. 이는 병원, 데이터 센터, 제조 공장과 같은 중요한 애플리케이션에서 특히 중요합니다.

MCB 및 응답 시간

MCB 공급업체로서 우리는 우수한 응답 시간을 갖춘 고품질 MCB를 제공하기 위해 최선을 다하고 있습니다. 당사의 MCB는 최신 기술과 고품질 재료를 사용하여 설계 및 제조되었습니다. 우리는 MCB가 단락 시 응답 시간에 대한 국제 표준을 충족하거나 초과하는지 확인하기 위해 엄격한 테스트를 수행합니다.

당사의 MCB는 다양한 응용 분야에 맞게 다양한 트리핑 특성을 제공합니다. 주거용 애플리케이션용 Type B MCB가 필요하든, 산업 환경용 Type D MCB가 필요하든 당사는 귀하에게 적합한 솔루션을 제공합니다.

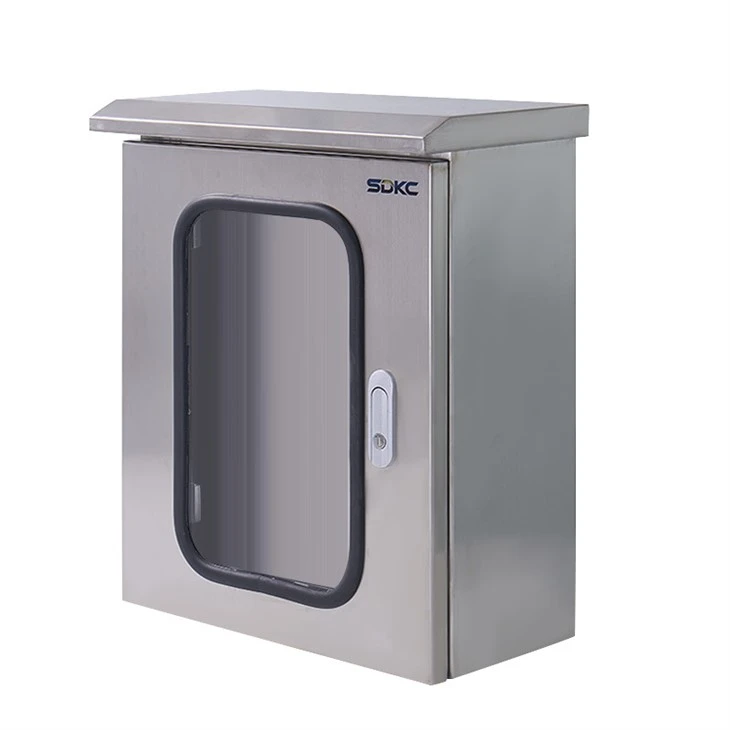

MCB 외에도 다음과 같은 다양한 관련 제품도 제공합니다.스테인레스 스틸 인클로저그리고옥외 배전함포괄적인 전기 보호 솔루션을 제공합니다.

조달 문의

빠른 응답 시간을 갖춘 고품질 MCB를 찾고 계시다면, 조달 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 적합한 MCB를 선택하는 데 도움을 드릴 준비가 되어 있습니다. 귀하가 전기공사업체, 산업시설 관리자, 엔지니어 등 누구에게나 최고의 제품과 서비스를 제공할 수 있습니다.

참고자료

• IEC 60898 - 1:2019, "저전압 개폐 장치 및 제어 장치 - 1부: 가정용 및 유사 설치용 과전류 보호용 회로 차단기"
• IEEE Std 1584 - 2018, "아크 수행을 위한 IEEE 가이드 - 플래시 위험 계산"
• 슈나이더 일렉트릭, "MCB 기술 가이드"
