I. 안전 경고
전원을 분리해야 합니다. 계속하기 전에 주 전원 스위치를 분리하고 전압 테스터를 사용하여 상자 내부의 입력 라인 단자에 전원이 없는지 확인하십시오.
전문 자격: 국가 규정에 따라 입력 전력선 뒤에 배전함을 설치하는 작업은 인증된 전기 기술자가 수행해야 합니다. 이 기사는 정보 제공 목적으로만 작성되었습니다.
필요한 도구: 전압 테스터, 십자/일자 드라이버, 와이어 스트리퍼, 압착 플라이어, 마커, 멀티미터.

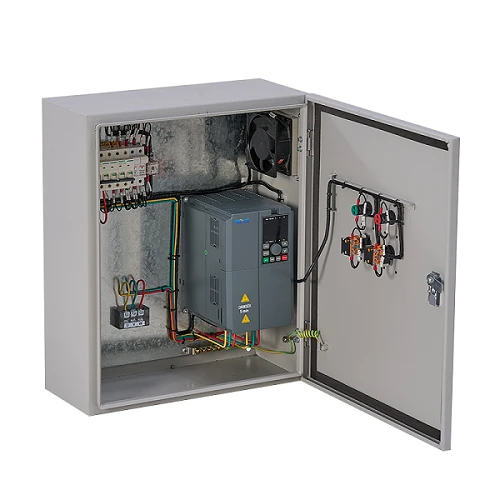

II. 배선 단계(가정 공통 배선)
1. 전원 끄기 및 전압 테스트:
주전원 스위치나 측정기 앞의 스위치를 분리하세요. 전압 테스터를 사용하여 상자의 입력 단자에 전원이 없는지 확인하십시오.
2. 설치 레이아웃:
회로 요구 사항에 따라 스위치를 설치하십시오. 메인 스위치 → 조명 → 일반 소켓 → 주방/욕실 잔류 전류 장치(RCD) → 에어컨 → 예비.
고전력-기기에는 독립된 회로가 있어야 합니다.
3. 들어오는 배선:
활선(L, 보통 빨간색/노란색/녹색): 메인 스위치 왼쪽 또는 오른쪽 상단(L 또는 문자로 표시)에 연결합니다.
중성선(N, 일반적으로 파란색/검은색): 메인 스위치의 반대쪽(N으로 표시)에 연결합니다.
접지선(PE, 노란색-녹색): 상자의 접지 버스바에 직접 연결합니다.
4. 나가는 배선:
표준 조명 회로의 경우 1P 회로 차단기를 사용하십시오.
활선: 메인 스위치 하단에서 리드하여 분기 버스바 또는 병렬 점퍼를 사용하여 각 분기 스위치 상단에 연결합니다. 그런 다음 분기 스위치 하단의 전선을 방으로 연결하십시오.
중성선: 중성선은 분기 스위치를 통과하지 않고 중성 버스바에서 실내로 직접 연결됩니다.
접지선: 접지선은 접지 버스바에서 실내까지 연결됩니다.
잔류 전류 회로 차단기(2P 또는 1P+N):
들어오는 터미널: 활선은 L로 표시되고 중성선은 N으로 표시됩니다.
나가는 단자: 활선은 L로 표시되고 중성선은 N으로 표시됩니다. 중성선은 다른 회로와 함께 사용할 수 없습니다.
5. 배선 과정
와이어 끝 처리: 절연체를 약 10-12mm 벗겨냅니다. 전선 끝의 구리 코어가 너무 오래 노출되어서는 안 되며, 절연체가 단자에 압착되어서는 안 됩니다.
안전한 압착: 나사를 조인 후 와이어 끝을 부드럽게 당깁니다. 느슨해지면 안 됩니다.
와이어 굽힘 방향: 나사 조임 방향과 일치하는 열림 방향으로 와이어 끝을 U-자 모양으로 구부립니다.
명확한 표시: 각 회로 스위치를 마커나 라벨로 표시합니다.
